? ?隨著我國經濟快速發展，電纜行業也得到了巨大的發展。電纜根據使用的性能的不同有很多種類的電纜，計算機電纜、阻燃電纜、控制電纜等一百多種的電纜。電纜在使用的時候可能會出現一些故障，如電纜擊穿、電纜導體受損、斷芯等一些故障。阻燃電纜的導體在截面的面積小，在制作成纜的時候、擠塑過程中可能被拉斷。那么怎樣檢查阻燃電纜的斷芯呢？
一、通電電容的方法
?
一些電纜廠在這方面的做法通常是用電容的比較法來，查找斷線的大概位置。用連續通電的方式來準確的電纜的斷線點，這種方式的效率是很低的。一般查找一個斷線點要1個半小時左右。這種方法對屏蔽、鎧裝、護套工序已經完成的阻燃電纜來說，幾乎不可能找到斷芯，造作不良的話還會使阻燃電纜報廢，故這種方法基本上已經不用了。
二、電容法和感應法相結合
?
這種方法是使用于纜芯的斷芯，這就要求纜芯外沒有包覆金屬層且沒有擠包護層。在查找的時候先用電容找出電纜斷線的大致位置，然后用感應電壓法在精確的查找斷線點，這種方法是很簡單快捷的，也是目前使用最多的一種方法。感應電壓法是在電纜的斷芯的一端接650V的交流電壓，另一端及其它芯子接地，然后用可發以光信號的感應筆進行測試，測試時當感應筆從斷芯處滑過時，信號會發生變化，這樣可以精確地查找到電纜斷線點。
?
三、恒流源和電橋法相結合
? ?這種方法是用于完成的電纜或已包覆金屬層的纜芯。使用是查找的方法是先用恒流源將阻燃電纜的斷芯處的絕緣燒糊、擊穿，然后在用電橋法故障定位儀精確的定位故障點，也是經常使用的一種方法。
?
四、低壓脈沖(波)反射法

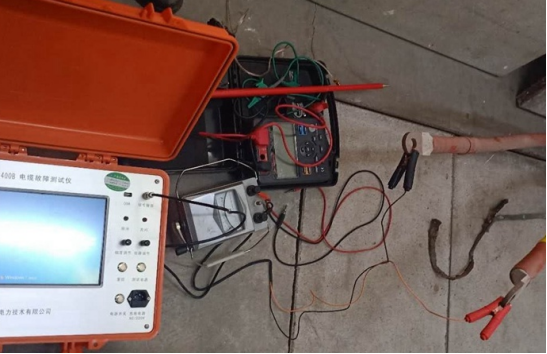

? ?1.低壓脈沖反射法的原理是向電纜內注入低壓脈沖,該脈沖沿電纜傳播到阻抗不匹配點(如短路點、故障點、中間接頭等)時,脈沖產生反射,并回傳到測量?jī)x器。發射脈沖與反射脈沖的時間差Δt乘以脈沖在電纜內傳播的速度(行波速度)為測量?jī)x器與電纜斷芯故障點距離的2倍。
? ?2.低壓脈沖反射法的關鍵在于應依據不同電纜線芯所用的絕緣材料選用合適的波速度,同時要考慮絕緣材料的高頻衰減程度(聚乙烯衰減小,橡膠稍差一些,聚氯乙烯衰減大)。根據已知的電纜長度,通過測量好的線芯,計算并校正出與斷芯相同規格線芯的波速度,然后通過波形計算出發射脈沖與反射脈沖的時間差,最后乘以波速度的一半即得斷芯故障點的距離。
?
五、脈沖法與電橋法組合檢測
? ?此種組合法是對其它不能快速定位斷芯故障點的檢測方法的補充,最大缺點是一種破壞性的查找方法,在增加脈沖電壓的區域會造成其它相鄰線芯的絕緣損傷。此種組合法只能適合分?jǐn)嗷蚍謹嗪蟆?/span>
